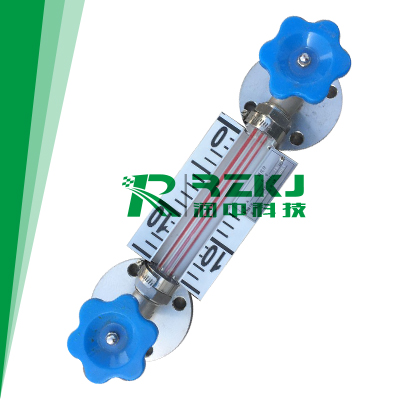

HG5型玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量儀表，它主要用於直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。淮安国产麻豆视频免费观看儀表是**的玻璃管液位計廠家,歡迎垂詢玻璃管液位計價格。 玻璃管液位計的結構原理
儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。
儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。

---

玻璃管液位計的特點
●直讀式儀表，讀數*。
●結構簡單，維修方便。
●經久耐用。
●玻璃管液位計的主要技術指標
●測量範圍（安裝中心距L）：300、500、600、800、1000、1200、1400、1700、2000mm
●工作壓力：≤1.6MPa
●材質：碳鋼、不鏽鋼
●工作溫度：≤200℃
●連接法蘭標準：HGJ46-91 PN1.6 DN20突麵其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。
●伴熱蒸汽壓力：≤0.6MPa
●蒸汽夾套接頭：G1/2"外螺紋
●鋼球自封壓力：≥0.2MPa

---

安裝中心距L和標尺刻度L1的關係

L	300	500	600	800	1000	1200	1400	1700	2000
H	150	350	450	650	850	1050	1250	1550	1850

玻璃管液位計的使用須知
為保證自密封作用，容器內介質壓力應大於0.2MPa。在打開上下閥時，閥杆退出轉數不得少於4轉，
以免鋼球在自封時，碰到閥杆的**。

---

型號、標記標準係列

名 稱	標 準 號	型號 標誌	規 格（mm）
玻璃管液位計	HG5-227-80	DA I PN1.6	300 500 600 800 1000 1200 1400 1700 2000
玻璃管液位計	HG5-227-80	DB I PN1.6
玻璃管液位計	HG5-227-80	DA II PN1.6
玻璃管液位計	HG5-227-80	DB II PN1.6
玻璃管液位計	HG5-227-80	WA I PN1.6
玻璃管液位計	HG5-227-80	WB I PN1.6
玻璃管液位計	HG5-227-80	WA II PN1.6
玻璃管液位計	HG5-227-80	WB II PN1.6
液位計針形閥	HG5-227-80	（上）A I B I PN1.6
液位計針形閥	HG5-227-80	（下）A I B I PN1.6
液位計針形閥	HG5-227-80	（上）A II B II PN1.6
液位計針形閥	HG5-227-80	（下）A II B II PN1.6

注：D-不保溫型、W-保溫型、I-碳鋼、Ⅱ-不鏽鋼、A-平麵法蘭、B-凸麵法蘭

玻璃管液位計的訂貨須知
 訂貨時請提供下列數據：
型號規格
測量範圍（中心距L）
工作壓力
工作溫度
材質要求
